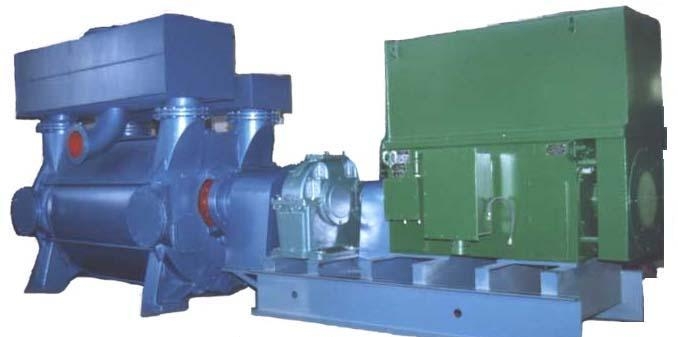

2B型液環真空泵組
發表時間：2021年-12月-19日發布人：江陰華西節能技術有限公司
概述
2BE水環式真空泵及壓縮機通常用于抽吸不含固體顆粒，不溶于水，無腐蝕性的氣體，以便在密閉容器中形成真空和壓力。通過改變結構材料，亦可用于抽吸腐蝕氣體或以腐蝕性液體做工作液。廣泛用于造紙、化工、石化、輕工、制藥、食品、冶金、建材、石器、洗煤、選礦、化肥等行業。
由于在工作過程中，該泵對氣體的壓縮是等溫狀態下進行，因此可抽吸易燃.易爆氣體，通過改變結構材料，亦可抽吸腐蝕性氣體貨以腐蝕性液體作工作液。
2BE水環式真空泵采用單級單作用的結構形式，具有結構簡單，維修方便，運行可靠，節能的優點。相對于目前國內廣泛使用的SK、2SK、SZ系列水環式真空泵具有真空度高、功耗低等較好優點，是SK、2SK、SZ系列水環式真空泵替代產品。
由于在工作過程中，該泵對氣體的壓縮是等溫狀態下進行，因此可抽吸易燃.易爆氣體，通過改變結構材料，亦可抽吸腐蝕性氣體貨以腐蝕性液體作工作液。
2BE水環式真空泵采用單級單作用的結構形式，具有結構簡單，維修方便，運行可靠，節能的優點。相對于目前國內廣泛使用的SK、2SK、SZ系列水環式真空泵具有真空度高、功耗低等較好優點，是SK、2SK、SZ系列水環式真空泵替代產品。
2BE型水環式真空泵及壓縮機結構主要特點
2BE型水環式真空泵的軸承全部采用NSK或NTN原裝進口軸承，保證了2BE1真空泵的葉輪定位及運轉過程中的高穩定性。
2BE型水環式真空泵的葉輪材質全部采用球墨鑄鐵鑄造或鋼板、不銹鋼板焊接，充分保證了2BE1真空泵葉輪在各種惡劣工況下的穩定性，且提高了2BE1真空泵的使用壽命。
泵體全部采用鋼板或不銹鋼板制作，提高了2BE1真空泵的使用壽命。
2BE1真空泵的軸套作為易損壞的零件，本公司全部采用不銹鋼制作，比普通材質壽命提高了5倍。
皮帶輪（皮帶傳動）采用標準高精度錐套皮帶輪，運行可靠，皮帶壽命長，拆卸方便。
聯軸器（直聯傳動）采用標準高強度彈性聯軸器，彈性元件采用聚氨酯材質，運行穩定可靠，使用壽命長。
獨特的上置式氣水分離器節約空間，并有效降低了噪聲。
鑄件全部采用樹脂砂鑄造，表面質量好。鑄件表面無需打膩，使2BE1真空泵散熱效果較好。
機械密封（選配件）全部采用進口件，充分保證2BE1系列真空泵在長時間運行過程中無泄漏。
2BE型水環式真空泵的葉輪材質全部采用球墨鑄鐵鑄造或鋼板、不銹鋼板焊接，充分保證了2BE1真空泵葉輪在各種惡劣工況下的穩定性，且提高了2BE1真空泵的使用壽命。
泵體全部采用鋼板或不銹鋼板制作，提高了2BE1真空泵的使用壽命。
2BE1真空泵的軸套作為易損壞的零件，本公司全部采用不銹鋼制作，比普通材質壽命提高了5倍。
皮帶輪（皮帶傳動）采用標準高精度錐套皮帶輪，運行可靠，皮帶壽命長，拆卸方便。
聯軸器（直聯傳動）采用標準高強度彈性聯軸器，彈性元件采用聚氨酯材質，運行穩定可靠，使用壽命長。
獨特的上置式氣水分離器節約空間，并有效降低了噪聲。
鑄件全部采用樹脂砂鑄造，表面質量好。鑄件表面無需打膩，使2BE1真空泵散熱效果較好。
機械密封（選配件）全部采用進口件，充分保證2BE1系列真空泵在長時間運行過程中無泄漏。
2BE水環式真空泵技術參數(數據供參考）
| 型號 | 轉速 （傳動方式） r/min | 軸功率 kW | 電機功率 kW | 配用電機 380V | 極限真空度 mbar | 最大抽氣速率 | 泵重 (整機） kg | |
| m3/h | m3/min | |||||||
| 2BE1 102-0 | 1450（直聯） 1300（皮帶） 1625（皮帶） 1750（皮帶） | 5.8 5.0 6.8 8.0 | 7.5 7.5 7.5 11 | Y132M-4 Y132M-4 Y132M-4 Y160M-4 | 33mbar (-0.098MPa) | 235 210 270 290 | 3.9 3.5 4.5 4.8 | 311 295 311 346 |
| 2BE1 103-0 | 1450（直聯） 1300（皮帶） 1625（皮帶） 1750（皮帶） | 8.2 7.0 9.9 11.1 | 11 11 15 15 | Y160M-4 Y160M-4 Y160L-4 Y160L-4 | 33mbar (-0.098MPa) | 340 300 385 412 | 5.7 5.0 6.4 6.9 | 363 347 388 388 |
| 2BE1 151-0 | 1450（直聯） 1100（皮帶） 1300（皮帶） 1625（皮帶） 1750（皮帶） | 10.8 7.2 9.2 13.2 14.8 | 15 11 11 15 18.5 | Y160L-4 Y160M-4 Y160M-4 Y160L-4 Y180M-4 | 33mbar (-0.098MPa) | 405 300 360 445 470 | 6.8 5.0 6.0 7.4 7.8 | 469 428 444 469 503 |
| 2BE1 152-0 | 1450（直聯） 1100（皮帶） 1300（皮帶） 1625（皮帶） 1750（皮帶） | 12.5 8.3 10.5 15.0 17.2 | 15 11 15 18.5 22 | Y160L-4 Y160M-4 Y160L-4 Y180M-4 Y180L-4 | 33mbar (-0.098MPa) | 465 340 415 510 535 | 7.8 5.7 6.9 8.5 8.9 | 481 437 481 515 533 |
| 2BE1 153-0 | 1450（直聯） 1100（皮帶） 1300（皮帶） 1625（皮帶） 1750（皮帶） | 16.3 10.6 13.6 19.6 22.3 | 18.5 15 18.5 22 30 | Y180M-4 Y160L-4 Y180M-4 Y180L-4 Y200L-4 | 33mbar (-0.098MPa) | 600 445 540 660 700 | 10.0 7.4 9.0 11.0 11.7 | 533 480 533 551 601 |
| 2BE1 202-0 | 970（直聯） 790（皮帶） 880（皮帶） 1100（皮帶） 1170（皮帶） 1300（皮帶） | 17 14 16 22 25 30 | 22 18.5 18.5 30 30 37 | Y200L2-6 Y180M-4 Y180M-4 Y200L-4 Y200L-4 Y225S-4 | 33mbar (-0.098MPa) | 760 590 670 850 890 950 | 12.7 9.8 11.2 14.2 14.8 15.8 | 875 850 850 940 945 995 |
| 2BE1 203-0 | 970（直聯） 790（皮帶） 880（皮帶） 1100（皮帶） 1170（皮帶） 1300（皮帶） | 27 20 23 33 37 45 | 37 30 30 45 45 55 | Y250M-6 Y200L-4 Y200L-4 Y225M-4 Y225M-4 Y250M-4 | 33mbar (-0.098MPa) | 1120 880 1000 1270 1320 1400 | 18.7 14.7 16.7 21.2 22.0 23.3 | 1065 995 995 1080 1085 1170 |
| 2BE1 252-0 | 740（直聯） 558（皮帶） 660（皮帶） 832（皮帶） 885（皮帶） 938（皮帶） | 38 26 31.8 49 54 60 | 45 30 37 55 75 75 | Y280M-8 Y200L-4 Y225S-4 Y250M-4 Y280S-4 Y280S-4 | 33mbar (-0.098MPa) | 1700 1200 1500 1850 2000 2100 | 28.3 20.0 25.0 30.8 33.3 35.0 | 1693 1460 1515 1645 1805 1805 |
| 2BE1 253-0 | 740（直聯） 560（皮帶） 660（皮帶） 740（皮帶） 792（皮帶） 833（皮帶） 885（皮帶） 938（皮帶） | 54 37 45 54 60 68 77 86 | 75 45 55 75 75 90 90 110 | Y315M-8 Y225M-4 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y280M-4 Y315S-4 | 33mbar (-0.098MPa) | 2450 1750 2140 2450 2560 2700 2870 3020 | 40.8 29.2 35.7 40.8 42.7 45.0 47.8 50.3 | 2215 1695 1785 1945 1945 2055 2060 2295 |
| 2BE1 303-0 | 740（直聯） 590（直聯） 466（皮帶） 521（皮帶） 583（皮帶） 657（皮帶） 743（皮帶） | 98 65 48 54 64 78 99 | 110 75 55 75 75 90 132 | Y315L2-8 Y315L2-10 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y315M-4 | 33mbar (-0.098MPa) | 4000 3200 2500 2800 3100 3580 4000 | 66.7 53.3 41.7 46.7 51.7 59.7 66.7 | 3200 3200 2645 2805 2810 2925 3290 |
| 2BE1 305-1 2BE1 306-1 | 740（直聯） 590（直聯） 490（皮帶） 521（皮帶） 583（皮帶） 657（皮帶） 743（皮帶） | 102 70 55 59 68 84 103 | 132 90 75 75 90 110 132 | Y355M1-8 Y355M1-10 Y280S-4 Y280S-4 Y280M-4 Y315S-4 Y315M-4 | 160mbar (-0.085MPa) | 4650 3750 3150 3320 3700 4130 4650 | 77.5 62.5 52.5 55.3 61.2 68.8 77.5 | 3800 3800 2950 3000 3100 3300 3450 |
| 2BE1 353-0 | 590（直聯） 390（皮帶） 415（皮帶） 464（皮帶） 520（皮帶） 585（皮帶） 620（皮帶） 660（皮帶） | 121 65 70 81 97 121 133 152 | 160 75 90 110 132 160 160 185 | Y355L2-10 Y280S-4 Y280M-4 Y315S-4 Y315M-4 Y315L1-4 Y315L1-4 Y315L2-4 | 33mbar (-0.098MPa) | 5300 3580 3700 4100 4620 5200 5500 5850 | 88.3 59.7 61.7 68.3 77.0 86.7 91.7 97.5 | 4750 3560 3665 3905 4040 4100 4100 4240 |
| 2BE1 355-1 2BE1 356-1 | 590（直聯） 390（皮帶） 435（皮帶） 464（皮帶） 520（皮帶） 555（皮帶） 585（皮帶） 620（皮帶） | 130 75 86 90 102 115 130 145 | 160 90 110 110 132 132 160 185 | Y355L2-10 Y280M-4 Y315S-4 Y315S-4 Y315M-4 Y315M-4 Y315L1-4 Y315L2-4 | 160mbar (-0.085MPa) | 6200 4180 4600 4850 5450 5800 6100 6350 | 103.3 69.7 76.7 80.8 90.8 98.3 101.7 105.8 | 5000 3920 4150 4160 4290 4300 4350 4450 |
| 2BE1 403-0 | 330（皮帶） 372（皮帶） 420（皮帶） 472（皮帶） 530（皮帶） 565（皮帶） | 97 110 131 160 203 234 | 132 132 160 200 250 280 | Y315M-4 Y315M-4 Y315L1-4 Y315L2-4 Y355M2-4 Y355L1-4 | 33mbar (-0.098MPa) | 5160 5700 6470 7380 8100 8600 | 86.0 95.0 107.8 123.0 135.0 143.3 | 5860 5870 5950 6190 6630 6800 |
| 2BE1 405-1 2BE1 406-1 | 330（皮帶） 372（皮帶） 420（皮帶） 472（皮帶） 530（皮帶） 565（皮帶） | 100 118 140 170 206 235 | 132 160 185 200 250 280 | Y315M-4 Y315L1-4 Y315L2-4 Y315L2-4 Y355M2-4 Y355L1-4 | 160mbar (-0.085MPa) | 6000 6700 7500 8350 9450 10100 | 100.0 111.7 125.0 139.2 157.5 168.3 | 5980 6070 6200 6310 6750 6920 |
2BE1系列水環真空泵耗水量(數據供參考）
型號 | 標準轉速 rpm | 轉速范圍 rpm | 在以下吸入壓力（mbar,絕壓）時的耗水量 m3/h | |||||||
≤160 | 200 | 300 | 400 | 500 | 600 | 700 | ＞800 | |||
2BE1 102-0 | 1450 | 1300~1750 | 1.1 | 1.1 | 0.73 | 0.73 | 0.73 | 0.73 | 0.36 | 0.36 |
2BE1 103-0 | 1450 | 1300~1750 | 1.4 | 1.4 | 0.93 | 0.93 | 0.93 | 0.93 | 0.47 | 0.47 |
2BE1 151-0 | 1450 | 1100~1750 | 1.5 | 1.5 | 1 | 1 | 1 | 1 | 0.5 | 0.5 |
2BE1 152-0 | 1450 | 1100~1750 | 1.7 | 1.7 | 1.13 | 1.13 | 1.13 | 1.13 | 0.57 | 0.57 |
2BE1 153-0 | 1450 | 1100~1750 | 1.9 | 1.9 | 1.27 | 1.27 | 1.27 | 1.27 | 0.63 | 0.63 |
2BE1 202-0 | 980 | 790~1300 | 2.1 | 2.1 | 1.4 | 1.4 | 1.4 | 1.4 | 0.7 | 0.7 |
2BE1 203-0 | 980 | 790~1300 | 2.6 | 2.6 | 1.73 | 1.73 | 1.73 | 1.73 | 0.87 | 0.87 |
2BE1 252-0 | 740 | 558~938 | 4.4 | 4.4 | 2.93 | 2.93 | 2.93 | 2.93 | 1.47 | 1.47 |
2BE1 253-0 | 740 | 560~938 | 5.2 | 5.2 | 3.47 | 3.47 | 3.47 | 3.47 | 1.73 | 1.73 |
2BE1 303-0 | 660 | 466~743 | 8.5 | 8.5 | 6.8 | 6.8 | 5.7 | 5.7 | 2.9 | 2.9 |
2BE1 303-2 | 660 | 466~743 | - | 9.1 | 7.9 | 6.7 | 5.6 | 4.4 | 3.2 | 2.0 |
2BE1 305-1 | 660 | 466~743 | 8.2 | 8.2 | 7.8 | 7.0 | 6.0 | 5.1 | 4.2 | 3.3 |
2BE1 306-1 | 660 | 466~743 | 8.2 | 8.2 | 7.8 | 7.0 | 6.0 | 5.1 | 4.2 | 3.3 |
2BE1 353-0 | 530 | 372~660 | 11.2 | 11.2 | 9.0 | 9.0 | 7.5 | 7.5 | 3.8 | 3.8 |
2BE1 353-2 | 530 | 372~660 | - | 12.1 | 10.5 | 9.0 | 7.4 | 5.8 | 4.3 | 2.7 |
2BE1 355-1 | 530 | 372~660 | 10.9 | 10.9 | 10.4 | 9.3 | 8.0 | 6.7 | 5.5 | 4.3 |
2BE1 356-1 | 530 | 372~660 | 10.9 | 10.9 | 10.4 | 9.3 | 8.0 | 6.7 | 5.5 | 4.3 |
2BE1 403-0 | 420 | 330~565 | 16.0 | 16.0 | 12.8 | 10.7 | 10.7 | 8.7 | 7.2 | 5.4 |
2BE1 405-1 | 420 | 330~565 | 14.7 | 14.7 | 14.2 | 12.6 | 10.9 | 9.2 | 7.7 | 5.9 |
2BE1系列水環壓縮機耗水量(數據供參考）
型號 | 標準轉速 rpm | 轉速范圍 rpm | 在以下排氣壓力（bar,絕壓）時的耗水量 m3/h | |||||||
1.2 | 1.4 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 | |||
2BE1 102-8 | 1450 | 1300~1750 | 0.8 | 0.9 | 0.9 | 1.1 | 1.2 | 1.3 | 1.5 | - |
2BE1 103-8 | 1450 | 1300~1750 | 0.8 | 1.1 | 1.1 | 1.3 | 1.5 | 1.6 | 1.8 | - |
2BE1 151-8 | 1450 | 1100~1750 | 0.9 | 1.2 | 1.2 | 1.4 | 1.6 | 1.7 | 1.9 | - |
2BE1 152-8 | 1450 | 1100~1750 | 1.0 | 1.3 | 1.3 | 1.5 | 1.7 | 1.8 | 2.0 | - |
2BE1 153-8 | 1450 | 1100~1750 | 1.2 | 1.5 | 1.5 | 1.7 | 1.9 | 2.0 | 2.2 | - |
2BE1 202-8 | 980 | 790~1300 | 0.3 | 0.5 | 0.6 | 0.7 | 0.9 | 1.1 | 1.4 | - |
2BE1 203-8 | 980 | 790~1300 | 0.4 | 0.6 | 0.7 | 0.7 | 0.9 | 1.2 | 1.5 | - |
2BE1 252-8 | 740 | 558~938 | 1.3 | 2.1 | 3.0 | 3.2 | 4.3 | 5.4 | 6.4 | 7.5 |
2BE1 253-8 | 740 | 560~938 | 1.7 | 2.5 | 3.0 | 3.3 | 4.4 | 5.5 | 6.9 | 8.3 |
2BE1 303-8 | 660 | 466~743 | 2.3 | 3.2 | 4.0 | 4.6 | 6.0 | 8.0 | 9.5 | 10.9 |
2BE1 305-8 | 660 | 466~743 | 2.3 | 3.2 | 4.0 | 4.6 | 6.0 | 8.0 | 9.5 | 12.0 |
2BE1 355-8 | 530 | 372~660 | 3.2 | 4.4 | 5.2 | 6.3 | 8.3 | 10.8 | 13.0 | 16.0 |
2BE1 405-8 | 420 | 330~565 | 4.3 | 5.7 | 6.8 | 8.4 | 11.0 | 14.5 | 17.5 | 22 |
2BE3水環真空泵性能表(數據供參考）
型號 | 轉速 （傳動方式） r/min | 最大軸功率 kW | 電機功率 kW | 最大抽氣速率 | 極限真空度 （絕壓） mbar | 泵頭重量 kg | |
m3/h | m3/min | ||||||
2BE3 400 | 340(皮帶/減速機） 390(皮帶/減速機） 440(皮帶/減速機） 490(皮帶/減速機） 530(皮帶/減速機） 570(皮帶/減速機） 610(皮帶/減速機） | 82 95 115 134 148 167 189 | 110 110 132 160 185 200 220 | 4850 5650 6250 6900 7470 8000 8600 | 80.8 94.2 104.2 115.0 124.5 133.3 143.3 | 160 | 3275 |
2BE3 420 | 340(皮帶/減速機） 390(皮帶/減速機） 440(皮帶/減速機） 490(皮帶/減速機） 530(皮帶/減速機） 570(皮帶/減速機） 610(皮帶/減速機） | 108 132 157 180 204 229 260 | 132 160 185 200 220 250 315 | 6650 7650 8550 9400 10150 10700 11600 | 110.8 127.5 142.5 156.6 169.2 178.3 193.3 | 160 | 3720 |
2BE3 500 | 260（減速機) 300（減速機) 340（減速機) 380（減速機) 420（減速機) 470（減速機) | 142 171 203 238 277 338 | 160 200 250 280 315 400 | 8700 10150 11400 12700 13800 15500 | 145.0 169.2 190.0 211.7 230.0 258.3 | 160 | 6110 |
2BE3 520 | 260（減速機) 300（減速機) 340（減速機) 380（減速機) 420（減速機) 470（減速機) | 172 210 245 288 337 412 | 200 250 280 315 400 500 | 10700 12300 14000 15400 16800 18700 | 178.3 205.0 233.3 256.7 280.0 311.7 | 160 | 6740 |
2BE3 600 | 230（減速機) 260（減速機) 290（減速機) 320（減速機) 350（減速機) 400（減速機) | 205 243 285 322 365 465 | 250 280 315 355 450 560 | 12700 14400 16000 17500 19000 21600 | 211.7 240.0 266.7 291.7 316.7 360.0 | 160 | 9100 |
2BE3 620 | 230（減速機) 260（減速機) 290（減速機) 320（減速機) 350（減速機) 400（減速機) | 250 300 340 390 450 570 | 280 355 400 450 500 630 | 15600 17700 19500 21300 23200 26200 | 260.0 295.0 325.0 355.0 386.7 436.7 | 160 | 10700 |
2BE3 670 | 210（減速機) 240（減速機) 270（減速機) 300（減速機) 320（減速機) 330（減速機) 370（減速機) | 280 350 415 465 523 545 670 | 315 400 450 560 630 630 800 | 18300 20400 23160 25500 27000 27720 30960 | 305 340 386 425 450 462 516 | 160 | 12700 |
2BE3 720 | 190（減速機) 210（減速機) 240（減速機) 270（減速機) 300（減速機) 340（減速機) | 345 395 475 550 642 795 | 400 450 560 630 710 900 | 21900 24300 27480 30540 33780 38100 | 365 405 458 509 563 635 | 160 | 15700 |
